キーエンスPLC講習3　デバイスコメント

これからPLCを使い始める人に向けた初心者講習です。
第3回はデバイスコメントについて説明していきます。

講習一覧はこちらから↓

PLCのアドレスだけでは意味が分からなくなるので、各アドレスにはコメントを付ける事ができます。
これをデバイスコメントといいます。
誰が見ても内容がすぐに理解できるようにする為に、デバイスコメントは必ず入力するようにしましょう。

デバイスコメント入力方法

デバイスコメントの入力には3つの方法があります。

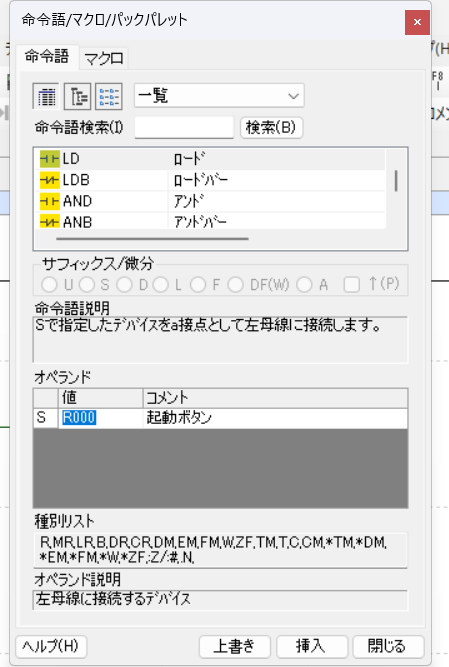

このように、直接入力欄や値にはデバイス番号を入力し、コメント欄に[起動ボタン]のようなデバイスが何を意味しているか分かりやすいコメントを付けます。

ニーモニック入力の場合

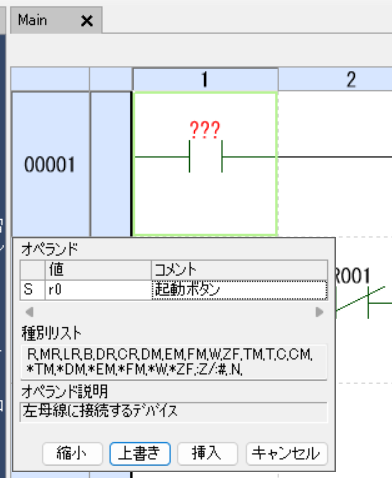

ショートカットキーから入力の場合

コメントは日本語でも問題ありません。
接点やコイルのデバイス番号は上部に、コメントは下部に表示されます。

コメント入力したい接点にカーソルを合わせ、enter又はクリックをするとこの様な画面が表示され、コメントが入力できます。

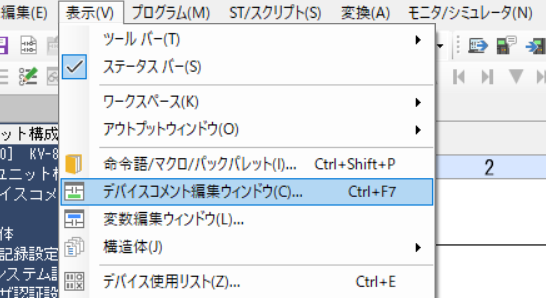

表示→デバイスコメント編集ウィンドウ

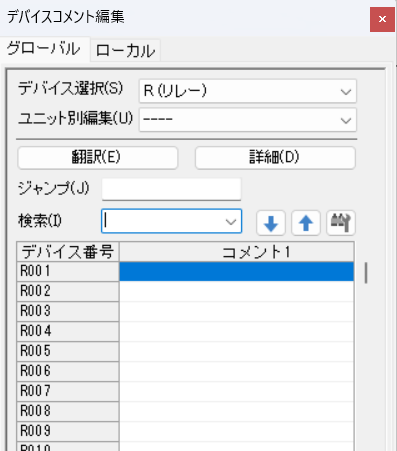

デバイス選択で任意のデバイスを選択し、目的のデバイスにコメントを入力するか、検索から目的のデバイスを検索してコメントを入力します。

前回作成した上記回路にはコメントが入力されていないので、練習として下記コメントを入力してみてください。

R000:起動ボタン
R001:リセットボタン
R1000:ランプ

デバイスコメントは必ず入力するようにしましょう。
作成した時は意味が分かっていても、時間が経ったり、他の人が見た時に理解できない事があるからです。

デバイスコメントはある程度名前の付け方のルールを決めておくとスムーズに入力できます。
また、デバイスコメント編集ウィンドウにはExcel等からコピペができるのでその方法も活用してみてください。
