これからPLCを使い始める人に向けた初心者講習です。
第5回は基本的な回路である、OR回路とAND回路について説明します。
講習一覧はこちらから↓
OR回路
OR回路とは、どちらかがONの場合出力がONになる回路のことを指します。
具体的には、入力がボタンAとボタンB、出力がランプだとして、このボタンのどちらか片方でも押されていれば、ランプがつく回路のことです。

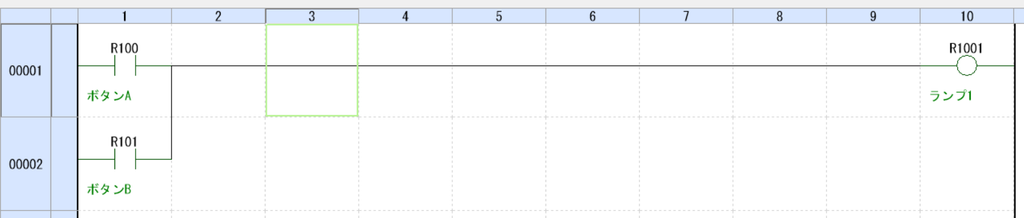

ラダー回路はこのようになります。
この画像を見ながら同じようにプログラムを書いてみてください。
記入方法参考
1行目・1列目：R100のA接点入力
[a][space][100][enter]
キーエンスのKV STUDIOではRデバイス入力時に「R」を省略する事ができます。
1行目・10列目:R1001のコイル入力
A接点を入力し、enetrを押すとカーソルが1つ右に移動するのでそのままコイルを入力します。
カーソルは1行目の2列目にある状態です。
[o][space][1001][enter]
2行目・1列目:R101のA接点入力
コイル入力時にenterで2行目にカーソルが移動するのでそのまま入力していきます。
[or][space][101][enter] 又は [a][space][101][enter] [alt]+[↑]
AND回路
AND回路とは、どちらもONになった場合のみ出力がONになる回路のことを指します。
具体的には、入力がボタンAとボタンB、出力がランプだとして、このボタンが同時に押された場合のみランプがつく回路の事です。片方だけが押されている状態ではランプは点きません。
ラダー回路はこのようになります。
この画像を見ながら同じようにプログラムを書いてみてください。
記入方法参考
1行目・1列目：R100のA接点入力
[a][space][100][enter]
キーエンスのKV STUDIOではRデバイス入力時に「R」を省略する事ができます。
1行目・2列目:R101のA接点入力
[a][space][101][enter]
1行目・10列目:R1001のコイル入力
A接点を入力し、enetrを押すとカーソルが1つ右に移動するのでそのままコイルを入力します。
カーソルは1行目の2列目にある状態です。
[o][space][1001][enter]
まとめ
OR回路やAND回路の組み合わせである程度の動作はラダープログラムで作る事ができます。
ORはどちらかがONなら、ANDなら両方がONなら出力はONになるという事とその場合のラダーの形を理解できていれば問題ないです。
